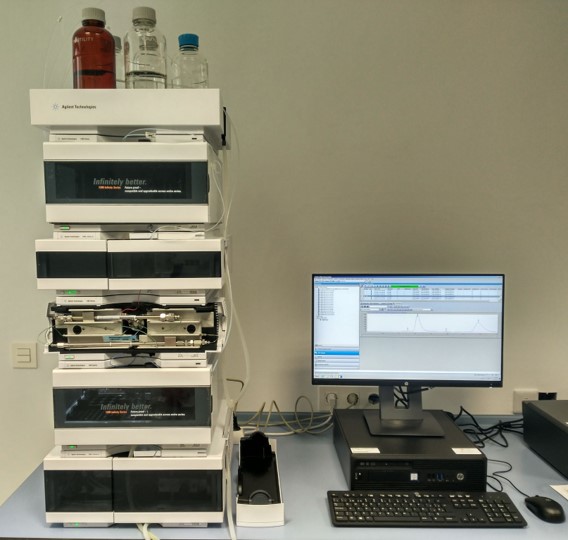

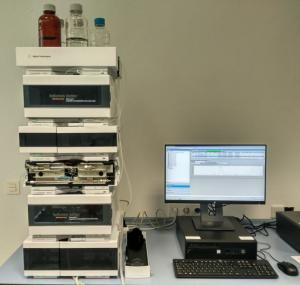

El equipo consta de cinco módulos , éstos son, de abajo hacia arriba:

• Bomba: se usa para bombear los disolventes de la fase móvil.

• Inyector: el inyector se encarga de coger un volumen de muestra. Posee dos loop, uno grande con capacidad de 5mL de muestra(fundamentalmente para inyecciones en modo semipreparativo), y otro pequeño de 50μL (fundamentalmente para inyecciones analíticas).

• Columnas: tienen dos posiciones.

• Detector: el detector del equipo es un DAD (Diode Array Detector) capaz de detectar los compuestos en función de la absorción que presentan a una longitud de onda determinada en el Uv-Vis.

• Colector de fracciones: nos permite recoger los picos que hemos separado, bien de modo manual o de modo automático.

Preparado para trabajar hasta 50 MPa, con recirculación de disolvente para una menor producción de residuos y optimizado para trabajar con caudales de hasta 30 mL/min. Equipado con:

• Bomba binaria
• Inyector de muestras automático loop con capacidad de 5mL
• Columna modular en horno.
• Detector de diodos (DAD) en Uv-Vis
• Colector de fracciones automático
